一、簡述

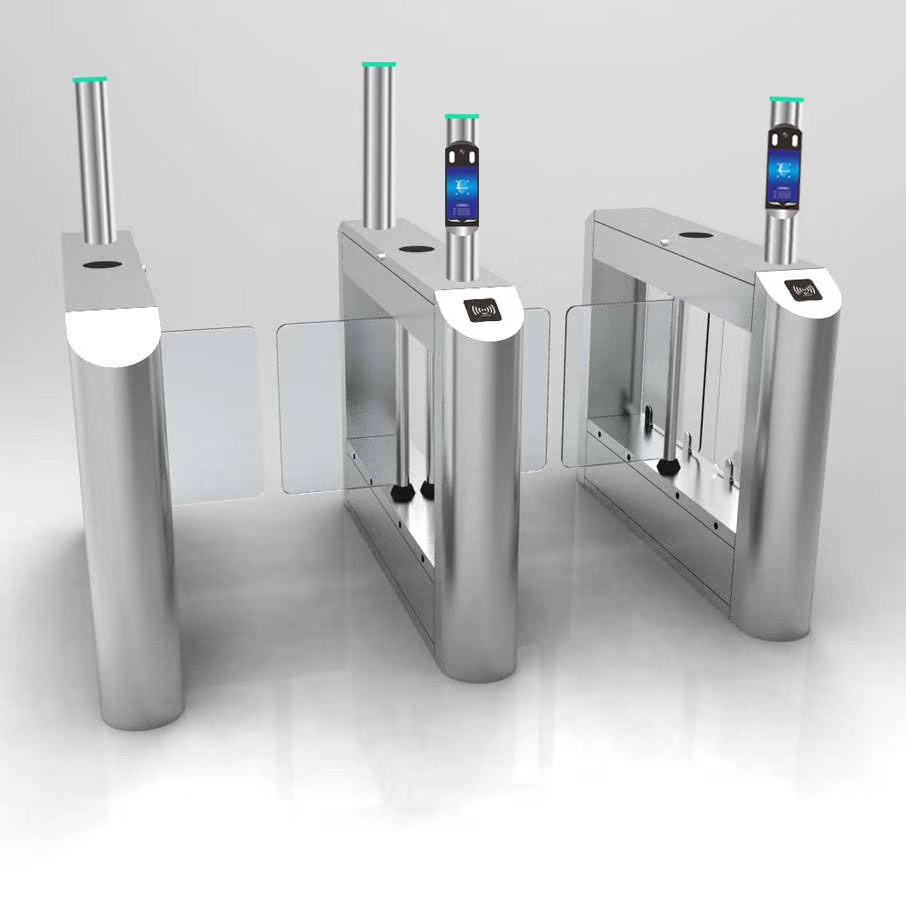

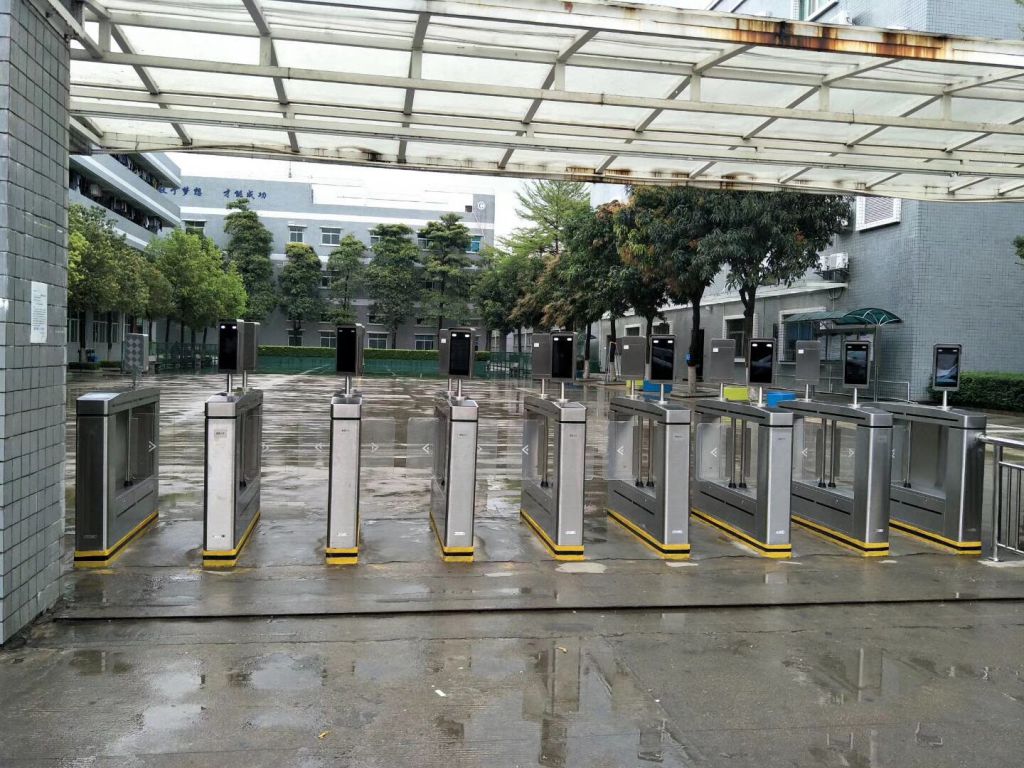

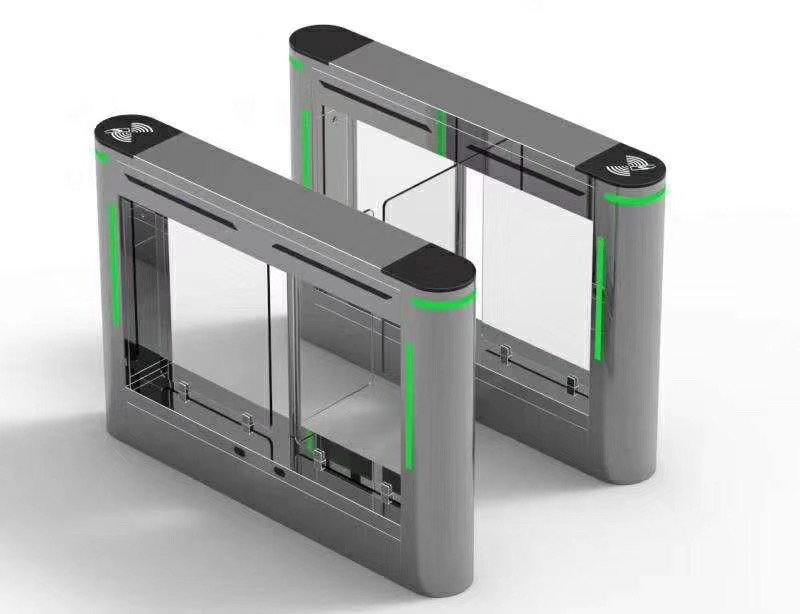

速通擺閘是我公司自行設計的一款擺閘外型，其機箱可加長到1400，整體外型更美觀，機箱內部空間更大，方便集成控制系統。標配新款擺閘機芯的一款智能通道閘機設備。該擺閘配合紅外信號，可嚴謹控制行人出入，同時把獨特的機械傳動、微處理器控制及各種讀寫技術有機地融為一體，可完成對通道通行的智能化控制與管理，解決行人出入口通道所有的控制問題，被廣泛用于工廠，小區，會展中心，體育場館，旅游景區等場所。
二、特點
1. 不銹鋼箱體，外型新穎美觀，堅固耐用；
2. 具有個性化的安裝介面（方便集成磁卡、條碼卡、ID卡、IC卡等讀寫設備）；
3. 運行平穩，緩沖柔和，噪音小，無機械沖擊；
4. 具有明確的通行指示功能，提示通行狀態（可通行“→”，禁止通行“×”）。
5. 標配紅外檢測接口，方便實現檢測復位或闖關報警功能；
6. 具有故障自檢及報警提示功能，方便用戶的維護使用；
7. 可編和閘機控制，具有多種工作模式可供選擇，可設置單向或雙向控制（由用戶通過控制板按鈕進行設置）；
8. 具有斷電自動開閘放行，通電自動關閉功能，符合消防安全要求；
9. 具有遠距離控制開部、關閘功能，以滿足用戶的特殊需求及消防安全要求；
10. 具有統一、標準的對外電氣接口，可與各種讀寫設備自由對接，便于系統集成，并可通過管理計算機實現遠程控制與管理；
11. 具有自動復位功能。讀卡后，通行者在規定的時間內未通行時，系統將自動取消通行者本次通行權限，且限制的通行時間可由管理人員自行設定；

三、組成
1. 橋式擺閘機芯（I單機芯/II雙機芯）
2. 閘機外殼（304#不銹鋼）
3. 新款擺閘機主控制板
4. 閘機電源（DC24V/3A）
5. 后備蓄電池（斷電開閘）
6. 閘機通行指示燈（標配）
7. 閘機通道狀態指示燈（標配）
8. 紅外對射（標配2對）
.四、技術參數
1. 外型尺寸：1400mm(L)×200mm(W)×1000mm（Ｈ）
2. 結構：304號不銹鋼外殼
3. 重量：80Kg
4. 擺臂長：<=500mm(標準為50CM單邊)
5. 擺臂最大承受力：60Kg
6. 擺臂傳動角度：180度
7. 擺動方向：單向、雙向
8. 擺閘工作電源：AC220V±10％
9. 驅動電機： 直流有刷電機 100W/24V
10. 電機轉速： 1600轉/分
11. 通行速度：30人/分鐘（常開），25-30人/分鐘（常閉）
12. 閘門開、關時間： 1-2秒
13. 上電后進入通行狀態所需時間： 3秒
14. 出現故障后的自動復位時間：10秒
15. 工作環境：室內、室外
16. 溫度：-30℃~60℃
17. 濕度：5％~90％
18. 機械壽命：500萬次以上
19. 使用壽命：10年
20. 保護等級：IP45

五、控制接口
1. 二路+12V電平信號或脈寬＞100ms的DC12V 脈沖信號輸入控制出入；
2. 一路繼電器輸入遠程控制閘機落桿；
3. 二路高低電平閘機計數信號輸出。
4. 通信接口： RS485電器標準（通信距離：≤1200米）

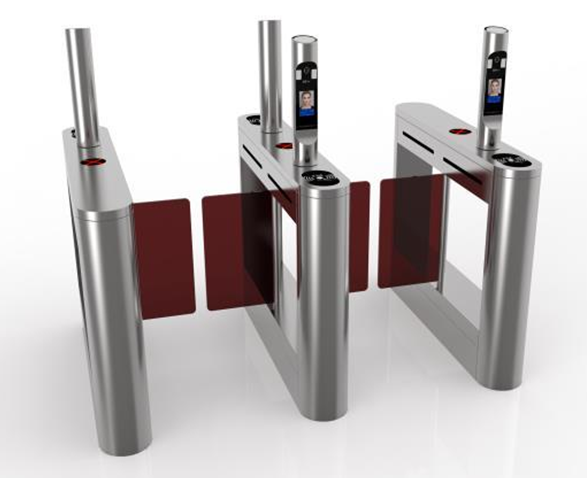

全鋁單目活體人臉識別終端說明

應用場景

適用于辦公區域、酒店、通道閘機、寫字樓、學校、商場、商店、社區、公共服務及管理項目等需要用到人臉門禁的場所。

產品特性

1. 寬動態單目活體防偽，徹底解決各類照片在各種載體上的欺騙；
2. LED補光；
3. 支持串口、韋根26、34輸出，輸出內容支持配置；
4. 采用基于視頻流的動態人臉檢測、跟蹤識別算法；
5. 支持設備本地存儲萬人庫，（a）云平臺設備支持同時儲存5萬張人臉照片（小于400KB）、100萬條識別記錄（0.45KB）、2萬張現場抓拍照片（b）局域網設備支持同時存儲2萬張人臉照片（照片按100KB計算）、100萬條識別記錄（含最近1萬張現場抓拍照片）；
6. 算法品牌：曠世
7. 1：N人臉識別，人臉庫支持10000張人臉，top1命中率99.99%；
8. 1：1人證比對準確率99%以上；
9. 識別速度快，（a）人臉跟蹤與檢測耗時20ms左右（b）人臉特征提取耗時200ms左右（c）活體檢測人臉比對耗時0.2ms，（d）特征比對耗時0.5ms（10000人庫，多次識別取平均值）；
10. 支持陌生人檢測，陌生人等級可配置；
11. 支持人臉識別或陌生人檢測時的現場照片保存；
12. 支持公網、局域網使用部署方式；
13. 支持HTTP方式接口對接；
14. 支持屏幕顯示內容配置；
15. 支持識別距離配置。

產品規格表

人臉識別一體化終端
產品型號		待定
屏幕	尺寸	7英寸，全視角，170°IPS液晶屏
	分辨率	1080×600
	觸摸類型	不支持觸摸
攝像機	類型	USB
	分辨率	200W像素
	光圈	F1.8
	焦距	6.0mm
	白平衡	自動	自動
	寬動態	支持	支持
	垂直廣角
	水平廣角
核心參數	CPU	4核，1.8 GHz
	存儲容量	內存2G，儲存8G
配件	補光燈	LED補光燈
	讀卡模塊	IC讀卡器
	網絡模塊	支持有線、無線（2.4GWi-Fi）、無線（4G網卡，USB外接）
接口	音頻	1路音頻輸出（line out）
	視頻	HDMI2.0 Type-A接口 1個 MIPI接口
	USB接口	USB2.0 接口 3個，OTG接口1個
	串行通訊接口	RS232串口，485
	繼電器輸出	2.5mm接線端子3P
	韋根接口	2.5mm接線端子2P，支持韋根26/34輸入/輸出
	復位接口	無
	有線網絡接口	2.5mm接線端子4P
功能	人臉檢測	同時支持檢測跟蹤5個人
	1：N人臉識別	Top1首位命中率99.99%
	1：1人證比對	99%以上
	陌生人檢測	支持
	識別距離配置	支持
	UI界面配置	支持
	設備遠程升級	支持
	部署方式	支持公網、局域網使用
常規參數	防護等級	IP42，一定的防塵防水功能
	電源	DC12V（±10%）
	工作溫度	-10℃～60℃（可選配恒溫器）
	工作濕度	10%～90 %
	功耗	10W MAX
	安裝方式	立柱式安裝
	設備尺寸	高度2330MM 直徑115MM
	重量	≈5kg
